Motorický bodový tah DreamLift GX Raptor DT20010 slouží ke zvedání břemen a divadelních kulis o váze do 200 Kg se zdvihem až 10 m. Může být upevněn buď stacionárně nebo jako varianta s pojezdem.
Pojezd tahu je ovládán z ochozu manuální silou a slouží k jeho přesouvání bez zátěže. Zdvih divadelního tahu je ovládán z velínu.
-

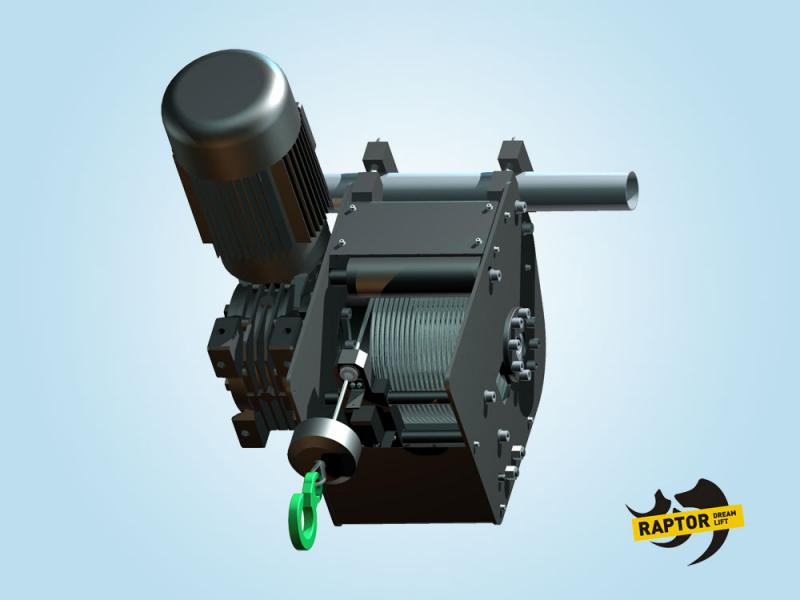

stacionární upevnění
-
stacionární upevnění
-
stacionární upevnění
-

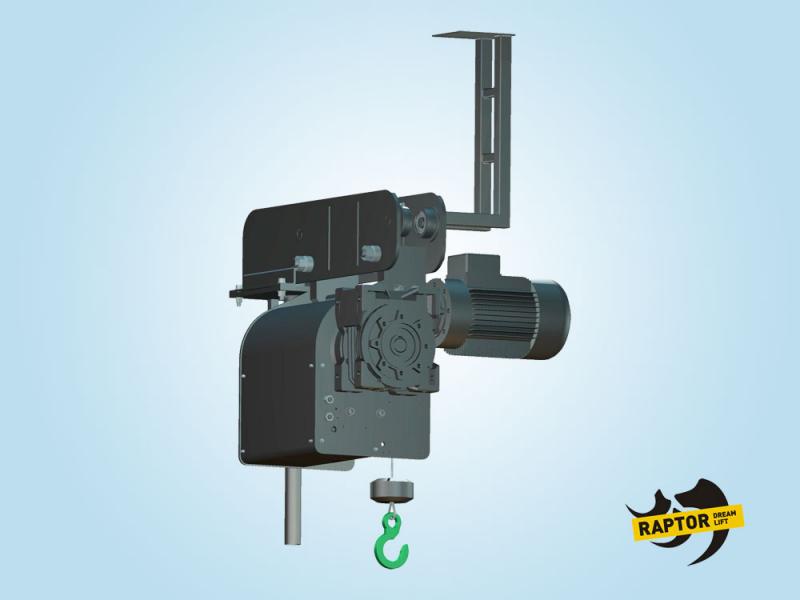

varianta s pojezdem
-
varianta s pojezdem
Základní technické údaje:
| délka | 790 mm |
| šířka | 530 mm |
| výška (stacionární tah) | 504 mm
|
| výška (s pojezdem) | 1119 mm |
| upevnění na stropní konstrukci | stacionární (pevnými třmeny bez možnosti pojezdu, nejčastěji na trubku o průměru 57 mm) |
| mobilní (pojezdem na ocelovou tyč IPE) | |
| průměr lana | 6 mm |
| nosnost
|
200 kg |
| zdvih
|
10 m |
| rychlost zdvihu | 0,7 m/s |
| výkon zvedacího motoru pro zdvih | 1,5 kW |
| ovládání | z velínu |
| hmotnost tahu s pojezdem
|
113,5 kg |
| hmotnost bez pojezdu | 83,5 kg |
| elektropřevodovka | převodovka Varvel MRT 85 B3 15 IEC100 B14 AC32 |
| motor | 1,5 kW/900 230/400/50 |
| brzdy | HPS12.14, 64Nm |
| důležité upozornění: šikmé tahy přísně zakázány!! | |
